YGM液压紧固螺母



 一、主 要 用 途
  YGM液压紧固螺母(以下简称液压螺母),螺母主要用于有螺纹联接的场合,起联接、紧固的作用,常见的普通螺母是用扳手或电动工具锁紧的。然而对于大型机械,如采煤机其工作强度大、震动剧烈,若使用普通螺母锁紧,会由于预紧力不足,而逐渐松动,直至预紧力几乎全部消失,失去了紧固作用。为了获得更大的预紧力,液压螺母已应用在采煤机等大型机械上,其联接强度很高,防松效果好。采用液压螺母锁紧,采煤机等大型机械设备运行更安全、可靠,在拆卸时更方便、快捷,提高了工作效率。在某些场合应用液压螺母直接取代传统螺母可以实现多组液压螺母同步紧固的优越性,实现同步紧固得到相同的预紧力,使装配工作更精确,设备性能更进步。液压螺母也可以用于冶金铜铝金属行业的大型设备上,例安装及拆卸螺旋桨、舵瓦、轴承、火车轮、联轴器、飞轮及齿轮等。

 二、工 作 压 力
  YGM系列液压螺母主要用于连接件的无键连接,其工作原理是利用超高压油在轴上产生一个推力,使活塞体端面与设备受力均匀的连接在一起。
  a、超高压油泵流量很小,最大工作压力可达220MPa,例M42液压螺母的油腔面积约为3155mm2,以180MPa工作压力计算,可对配套的高强度螺栓施加约568kN预紧力。能达到螺栓保证载荷的72%。
  b、有轴向和径向注油两种方式。
  c、标准工作压力63~153MPa。

 三、型 号 含 义

 四、液压螺母的机械结构组图

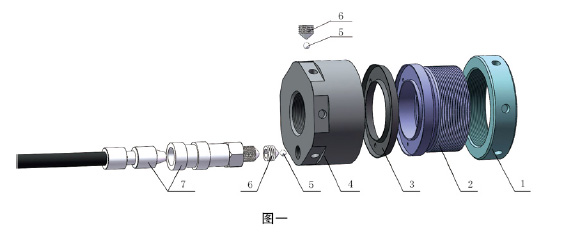

液压螺母组件的结构如图一所示
主要由:1、紧圈螺母;2、活塞体;3、组合密封圈;4、螺母缸体;
5、钢球;6、油堵;7、过渡接头和快速公接头组成。
 五、液压螺母紧固原理

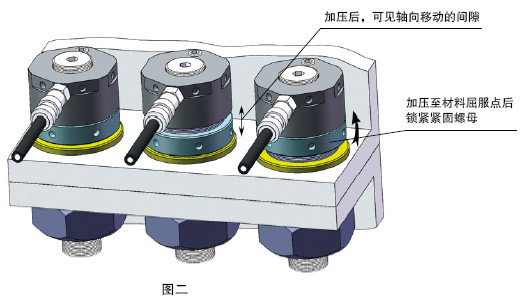

  a、使用液压螺母借助于超高压油泵的动力,将紧固螺栓轴向拉长,接近材料的屈服点,利用材料自身的弹性将螺纹锁紧。液压螺母的工作原理如图二所示。
  b、选择液压螺母的的注油方向(有轴向注油和径向注油两种方式)。
  c、将液压螺母上的防尘帽取下(图二为径向注油,请将径向注油孔上的堵头(螺纹规格为M10X1)旋出,注意取出钢球,安装在径向注油孔上,),装上紫铜垫圈、过渡接头和快速公接头并旋紧(防止漏油)。见图一所示

  d、将螺杆旋入液压螺母螺孔后安装到设备上并旋紧螺母,(安装时,紧固螺母朝设备方向),用力扳紧压靠设备,使液压螺母端面与设备端面之间基本无间隙。见图二所示
  e、连接快速接头,使用动力源进行加压,超高压油泵产生的压力油通过超高压软管逐步进入液压螺母的油腔,螺栓在弹性变形范围内被拉伸长,使液压螺母的缸体和活塞逐渐分离,通过螺纹拉伸高强度螺栓,在液压螺母缸体和紧圈螺母间形成一定的间隙,见图二所示,旋转紧圈螺母贴紧缸体,保证高压泵卸压后高强度螺栓仍处于拉伸状态,此时切忌液压螺母活塞伸出超过最大行程,防止活塞脱缸。待液压螺母达到预紧力后,动力源保持稳定状态,停止加压。

 六、液压螺母规格

 七、注 意 事 项
  a、液压螺母在操作一段时期后,应检查各部接头是否松动,以保障其正常工作。
  b、严谨使用损坏的、磨损的、老化的密封组件、液压软管及快速接头。
