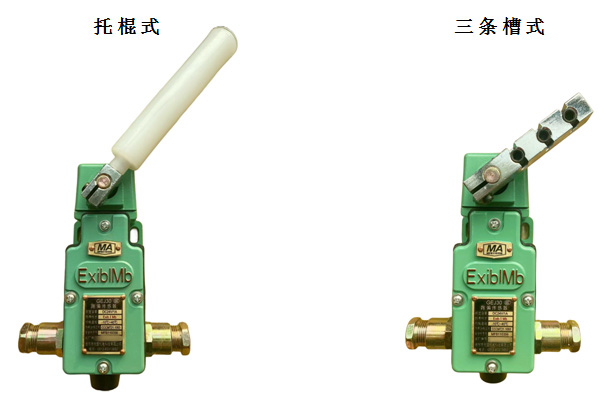

GEJ30跑偏传感器



 一、主 要 用 途
  GEJ30跑偏传感器(以下简称跑偏传感器),本跑偏传感器适用于煤矿井下与本质安全型系统回路串联或并联配套使用,“使用于经本安检验合格的电路中” 作为胶带输送机的胶带跑偏故障检测保护,接入本安系统控制中,当跑偏传感器检测到跑偏信号时,胶带输送机发出跑偏信号控制系统断电停机,跑偏传感器也可适用于地面非爆炸性环境中使用, 如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合。

 二、使用环境条件
  跑偏传感器在下列条件下应能可靠工作:
  a、环境温度-10~+40℃;
  b、平均相对湿度不大于95%(+25℃时);
  c、大气压力:80~106KPa;
  d、无显著振动和冲击的场合;
  e、在无严重淋水、积水、破坏绝缘的腐蚀性气体场合;
  f、在煤矿井下有瓦斯煤尘爆炸性混合物的环境工作。

 三、防 爆 型 式
  防爆型式和标志:防爆型式:矿用本质安全型;标志:ExibⅠMb。

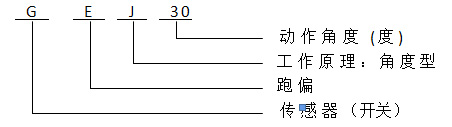

 四、型 号 含 义
五、外形尺寸、重量及安装尺寸
  a、外形尺寸(长×宽×高):300mm×130mm×80mm ;
  b、重量: 约1kg;
  c、安装尺寸:固定螺钉中心距为50 mm±1 mm。

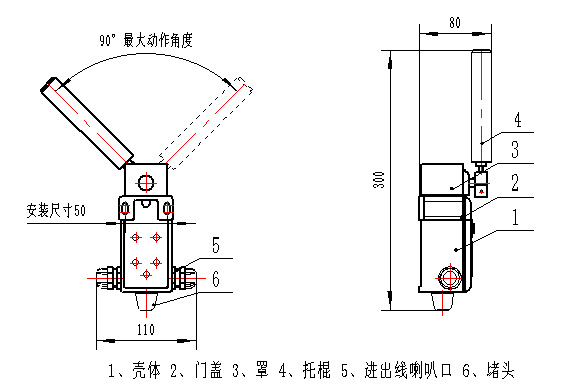

 六、外 形 图

 七、技 术 数 据
  a、触杆的动作力: 20N~100N;
  b、动作角度:25°±3°(可调、双向);
  c、复位角度:15°±5°;
  d、极限角度:不小于70°;
  e、接点容量:DC 12V/1A、24V/0.5A;
  f、引入电缆最大外径:Φ12mm;
  g、出线喇叭口数量:2只;
  h、动作性能:跑偏传感器受动作力作用,托棍转动至动作角度时应立即动作,常开接点闭合,常闭接点断开,动作力撤除托棍自动返回原位经过复位角度时立即恢复,常开接点断开,常闭接点闭合;
  i、电气接线。

 八、结构特征与工作原理
  a、跑偏传感器外壳采用锌合金(Z z n A l4)压铸而成,金属零部件必须进行防锈、防蚀处理,外壁涂绿色磁漆,内壁涂灰色耐弧磁漆。
  b、跑偏传感器托掍轴受外力作用下转动,使转轴偏转一定的角度(可调),跑偏传感器的转动轴上的凸轮转动时压迫压杆位移,转动轴转动角度大于25°±3°时(可调),使行程开关一对常开(或常闭)触点接通控制电路输入故障信号。
  c、托棍角度调整方法
调整托棍角度说明
1、松开螺钉1和6,取下门盖2、托棍
和罩8,拉出滑块5,松开调整螺钉4(逆
时针方向角度变小,顺时针方向角度变
大),调整后安装托棍和罩8,摆动托棍
是否满足需要的角度,反复多次才能调整
到最佳摆动角度,调整后必须锁紧调整螺
钉4上的螺母。
2、松开螺钉7,转动—调整托棍与接
触件距离,调整后必须锁紧螺钉7。
3、盖上门盖2,锁紧螺钉1.

 九、安装、维护注意事项
  a、跑偏传感器使用于经本安检验合格的电路中。
  b、使用时其电压和电流不超过铭牌上的电压、电流值。
  c、维修时不得改变本安电路和本安电路有关的元器件的电气参数和规格型号。
  d、用户安装跑偏传感器之前,转动托辊,用万用表检测行程开关接点动作是否正常。
  e、用户需根据输送机的机型,参照本跑偏传感器安装尺寸,自行配置安装底脚或安装板。底脚和安装板的孔以长孔为宜,以便根据需要调整胶带与托辊之间的距离,跑偏传感器托掍轴与胶带边距离为10mm。
