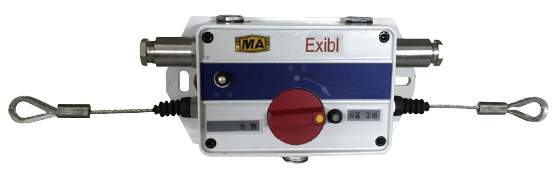

KHJ1/12L煤矿井下紧急闭锁开关



 一、主 要 用 途
  KHJ1/12L煤矿井下紧急闭锁开关(以下简称闭锁开关)是胶带输送机、猴车的主要保护装置之一,适用于煤矿井下有甲烷、煤尘等爆炸性危险环境中,“使用于经本安检验合格的电路中” 接入本安型系统信号控制中,当输送机沿线发生各类意外,操作人员可就地拉动沿线绳索至闭锁开关动作,使胶带输送机控制系统断电停机。闭锁开关也可用于地面上非爆炸性场所,如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合,作沿线拉绳紧急闭锁保护用。

 二、使用环境条件
  闭锁开关在下列条件下应能可靠工作:
  a、环境温度-10~+40℃;
  b、平均相对湿度不大于95%(+25℃时);
  c、大气压力:80~106KPa;
  d、无显著振动和冲击的场合;
  e、在无严重淋水、积水、破坏绝缘的腐蚀性气体场合;
  f、在煤矿井下有瓦斯煤尘爆炸性混合物的环境工作。

 三、防 爆 型 式
  防爆型式和标志:矿用本质安全型,标志:ExibⅠMb

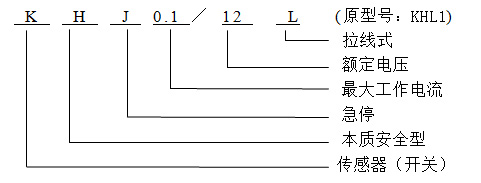

 四、型 号 含 义
五、外形尺寸、重量及安装尺寸
  a、外形尺寸(长×宽×高):490 mm×138mm×80mm ;
  b、重量:约4kg;
  c、安装尺寸:固定螺钉中心距为226 mm±1 mm。

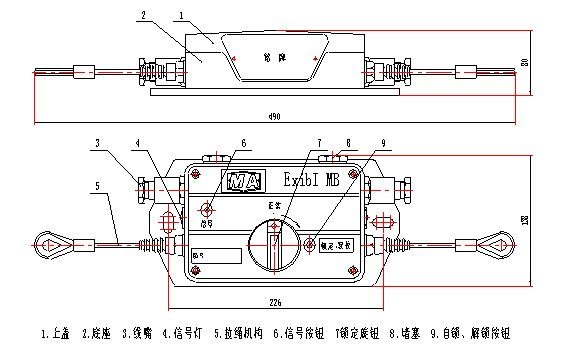

 六、外 形 图

 七、技 术 数 据
  a、动作力:40~120N;
  b、动作方向:双向动作;
  c、复位力:≤20N;
  d、动作行程:8mm~30mm;
  e、接点容量:DC 12V/1A、24V/0.5A;
  f、引入电缆最大外径:Φ10mm;
  g、出线喇叭口数量:2只(备用2只);
  h、动作性能:拉动闭锁开关任意一端钢丝绳,闭锁开关受动作力后应立即动作并锁定,
    同时有警示牌指示,必须在人工复位后方可解锁。

 八、结构特征与工作原理
  闭锁开关外壳采用锌合金压铸而成,金属零部件必须进行防锈、防蚀处理,外壁涂烤磁漆, 内壁涂灰色耐弧磁漆。
  闭锁开关分为上盖和底座两部分,上盖部分主要装有锁定旋钮、转子和自锁机构。下盖上主要装有上下锁块、上下滚柱、微动按钮、行程开关及双向拉绳机构。当胶带输送机、猴车沿线发生故障,有人拉动拉绳带动闭锁开关的拉绳机构时,拉绳机构联动上下锁块,锁块上的凸出部份压迫上下结构的两个长、短滚柱,滚柱迫使两组行程开关动作,同时上锁块带动上盖的转子顺时针转动后,由自锁机构迫使长滚柱机构保持行程开关的动作状态。
  闭锁开关可按编码设定地址,当沿线胶带输送机出现异常情况时,拉动闭锁开关拉绳时,闭锁开关信号灯闪烁显示,闭锁开关接通电源A RM芯片程序启动,信号通过C A N总线通讯输送到运输监控分站,分站显示出急停位置,并及时切断胶带输送机控制电源,实现急停保护。
  拉绳复原后,由于短滚柱不受自锁机构控制与其相应的行程开关亦随之复原,因此内部三组行程开关有两组保持动作状态,与系统本安及内部线路配合产生故障闪烁信号,另一路为随拉绳瞬动,故障排除后须人为解除自锁才能使闭锁开关正常状态。

 九、安装、维护注意事项
  a、闭锁开关使用于经本安检验合格的电路中。
  b、使用时其电压和电流不超过铭牌上的电压、电流值。
  c、维修时不得改变本安电路和本安电路有关的元器件的电气参数和规格型号。
  d、安装闭锁开关之前,拉动拉绳,用万用表检测行程开关接点动作是否正常。
  e、用户需根据输送机的机型,参照本闭锁开关安装尺寸,自行配置安装底脚或安装板。底脚和安装板的孔以长孔为宜,以便根据需要调整安装距离。
