GUJ25堆煤传感器



 一、主 要 用 途
  GUJ25堆煤传感器(以下简称堆煤传感器)适用于煤矿井下有甲烷、煤尘等爆炸性危险环境中,作为监控卸载点、转载点的物料堵塞或中间煤仓的料位水平之用,“使用于经本安检验合格的电路中”接入本安系统信号控制中,当堆煤开关检测到堆煤信号时,胶带输送机发出堆煤信号控制系统断电停机,堆煤传感器也可用于地面上非爆炸性场所,如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合。

 二、使用环境条件
  堆煤传感器在下列条件下应能可靠工作:
  a、环境温度-10~+40℃;
  b、平均相对湿度不大于95%(+25℃时);
  c、大气压力:80~106KPa;
  d、无显著振动和冲击的场合;
  e、在无严重淋水、积水、破坏绝缘的腐蚀性气体场合;
  f、在煤矿井下有瓦斯煤尘爆炸性混合物的环境工作。

 三、防 爆 型 式
  防爆型式和标志:防爆型式:矿用本质安全型,标志:ExibⅠMb

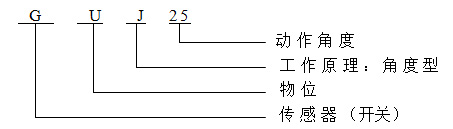

 四、型 号 含 义
五、外形尺寸、重量及安装尺寸
  a、外形尺寸(长×宽×高):327 mm×130 mm×56mm;
  b、重量:约1kg;
  c、安装尺寸:固定螺钉中心距为50 mm±1 mm。

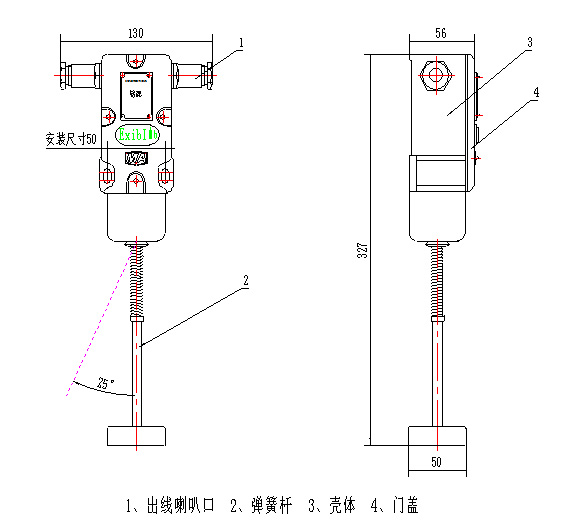

 六、外 形 图

 七、技 术 数 据
  a、触杆的动作力:≤9.8N;
  b、动作角度:25°±3°;
  c、复位角度:10°±5°;
  d、极限角度:不小于70°;
  e、接点容量:DC 12V/1A、24V/0.5A;
  f、引入电缆最大外径:Φ12mm;
  g、出线喇叭口数量:2只;
  h、接线图。

 八、结构特征与工作原理
  a、堆煤传感器外壳采用锌合金(ZznAl4)压铸而成,金属零部件必须进行防锈、防蚀处理,外壁涂绿色磁漆,内壁涂灰色耐弧磁漆。
  b、当堆煤传感器弹簧杆倾斜度达到(25°±3°)时,传感器内的一对接点(常开、常闭)接通线路,发出信号,使输送机停车,当料位下降,堆煤传感器弹簧杆倾斜度小于(10°±5°)堆煤传感器自动复位。

 九、安装、维护注意事项
  a、堆煤传感器使用于经检验合格的本安电路中。
  b、使用时其电压和电流不超过铭牌上的电压、电流值。
  c、维修时不得改变本安电路和本安电路有关的元器件的电气参数和规格型号。
  d、用户安装堆煤传感器之前,转动弹簧杆,用万用表检测行程开关接点动作是否正常。
  e、用户需根据输送机的机型,参照本堆煤传感器安装尺寸,自行配置安装底脚或安装板。底脚和安装板的孔以长孔为宜,以便根据需要调整安装距离。
