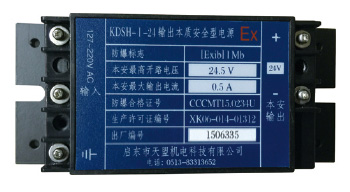

KDSH-I输出本质安全型电源



 一、主 要 用 途
  KDSH-I 输出本质安全型电源(以下简称电源),用于向Ⅰ类本质安全型设备提供电源。
  电源具有双重化的过流、过压保护,故障解除后能自动恢复正常工作。

 二、工 作 原 理

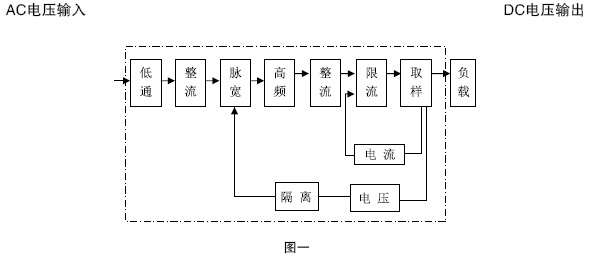

  如图一所示,交流电压输入后,通过低通滤波器仰制电网系统的高频干扰及电源本身对电网的干扰,经过整流并经开关管产生高频电压,高频电压经高频变压器及整流降压产生直流电压,直流电压反馈信号经脉宽调制器实现自动稳压,限流保护器通过取样电阻回路起到限流保护作用。

 三、防 爆 型 式
  防爆型式:矿用本质安全型 防爆标志: [Exib] I Mb

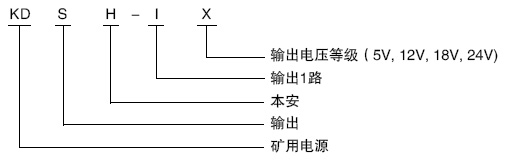

 四、型 号 含 义
 五、外形尺寸及重量

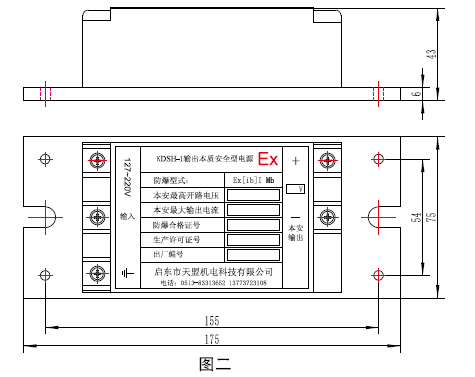

  a、外形尺寸(长×宽×高):175mm×75mm×43mm(见图二);
  b、重量:0.5kg。
  c、安装尺寸:155mm×54mm

 六、技 术 数 据
1)电源在下列环境条件下应能正常工作:
  a、环境温度:0℃~+40℃;
  b、平均相对湿度:不大于95%(+25℃);
  c、大气压力:80kPa~106kPa;
  d、无显著振动和冲击的场合;
  e、煤矿井下有爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。
2)电气性能、主要技术指标
2.1 供电源
  a、电压:交流127V~交流242V;
  b、频率:50Hz;
  c、电压波动范围:75%~110%。
2.2 本安电源输出

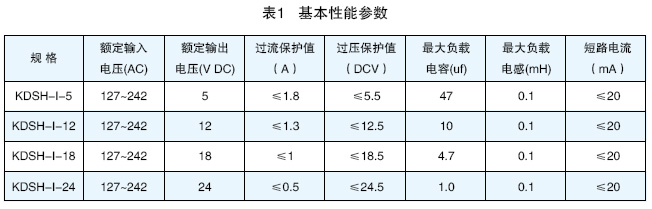

  a、电压、电流值见表1;
  b、输出电压偏离值(%): ≤5%;
  c、源效应: ≤5%;
  d、负载效应: ≤5%;
  e、周期与随机偏移峰-峰值 (Vp-p): ≤250mV。
3)输出本安电源具有过流保护功能,故障解除后能自动恢复正常工作。

 七、本安电源使用

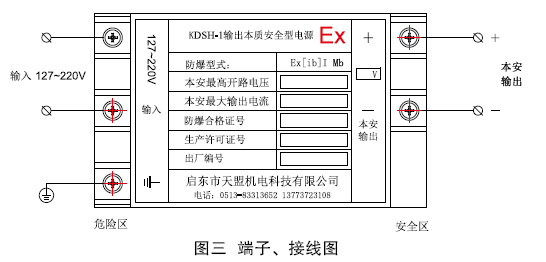

  按端子、接线图(图三)接线。

 八、安装使用注意事项
  a、通往现场(危险场所)的软铜导线截面积必须大于0.5 mm2。
  b、连接导线的绝缘强度应大于500V。
  c、本安电源本安端(有蓝色标记)和非本安端电路配线,不得接错和混淆。本安导线宜选用蓝色作为本安标记。
    本安导线和非本安导线在汇线槽中应分开铺设、采用各自保护套管。
    本安电源的本安侧,不允许混有其它电源,包括其它本安电路的电源。
  d、对电源进行单独通电调试时,必须注意电源的型号、电源极性、电压等级及电源外壳接线端上的标号。
  e、严禁用兆欧表测试本安电源端子之间的绝缘性。若要检查系统线路绝缘性时,应先断开全部本安电源接线。
  f、本安电源为整体胶封,若装置内部模块损坏需要更换时,需经制造厂修理,经检修后方能重新投入运行。
  g、当过流保护动作时,本本安电源输出趋为零,在故障消失后,输出自动恢复到正常值。
  h、本安电源的安装、使用和维护应严格遵照《中华人民共和国爆炸危险场所电气安全规程》的有关条款。

 九、质 量 保 证
  电源自制造厂发货之日起一年内,当用户按说明书正确使用的情况下,发生故障,制造厂免费维修或更换。
