CSZ-2测速装置



 一、主 要 用 途
  CSZ-2测速装置以下简称测速装置)是胶带输送机主要保护装置之一,适用于煤矿井下有甲烷、煤尘等爆炸性危险环境中,“使用于经本安检验合格的电路中”接入本安型系统信号控制中,当输送机发生各类意外,胶带输送机发出速度控制系统断电停机,测速装置也可用于地面上非爆炸性场所,如钢铁厂、水泥厂、发电厂、港口和码头等有胶带输送机的场合。
  (注:本产品技术参数参照GSH1500转速传感器。)

 二、使用环境条件
  CSZ-2测速装置在下列条件下应能可靠工作:
  a、环境温度-20~+40℃;
  b、平均相对湿度不大于95%(+25℃时);
  c、大气压力:80~106KPa;
  d、无强烈震动和冲击的地方;
  e、煤矿井下有甲烷、煤尘等爆炸性气体环境;
  f、在无严重淋水、积水、破坏绝缘的腐蚀性气体场合。

 三、型 号 含 义

四、外形尺寸、重量及安装尺寸
  a、外形尺寸(长×宽×高): 722mm×207mm×130mm;
  b、重量: 约25kg;

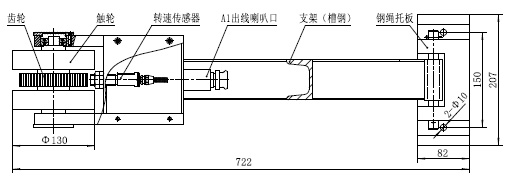

  c、外形图:
 五、技术参数
(参照配套的转速传感器)
  a、计数控制的预置数可根据用户需要进行设置;
  b、工作电压:DC(AC) 12V、24V;
  c、测速范围:20 ~999转/分钟;带速0.6~ 9.9米/秒;
  d、引入电缆最大外径:Φ8~Φ12mm;
  e、出线喇叭口数量:(A1)1只。

 六、结构特征与工作原理
  测速装置由两端固定架直接固定在输送机横梁处,连接钢丝绳拉住钢绳托板使触轮运行方向与胶带平行,触轮压在回程皮带的上表面,消除了皮带打滑造成的影响。该转速传感器为数字式无炭刷脉冲发生器,皮带运行带动触轮转动时(见外形图),转速传感器发出一系列速度脉冲,每一个脉冲代表皮带行程的一个单位长度,脉冲频率和皮带速度成正比。其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑等。
  本产品体积小、结实可靠、测速准确、工作稳定、不需调整、校准,免维修。

 七、安装、维护注意事项
  a、测速装置使用于经本安检验合格的电路中。
  b、使用时其电压和电流不超过铭牌上的电压、电流值。
  c、维修时不得改变本安电路和本安电路有关的元器件的电气参数和规格型号。
  d、安装测速装置之前,测速装置上固定的转速传感器,用万用表检测脉冲动作是否正常。
  e、用户需根据输送机的机型,参照本测速装置安装尺寸,自行配置安装底脚或安装板和钢丝绳。
